Skærmet eller Uskærmet signalkabel!
Januar 2016.
Jan H.Pedersen.
Jeg har valgt at bruge 2 kabler med en længde på 14,3 meter for hver af dem, som det forstås et skærmet og et uskærmet.
Et stk. coaxial kabel af typen RG-58 og et stk. Installationskabel af typen H07V-U - 2,50mm2
Et modificeret lydkort.
Indgangs impedans = 20Kohm
Indgangs spænding for -3db fuld udstyring = 1,75Vrms
Det jeg vil undersøge er støj (udefra indstråling) i kablet.
Støj tallet for lydkortet vises først, for de 2 yderpunkter.
Den ene kanal lukket og den anden åben.
Som det ses -100db
Det er ingen hemmelighed at når der er et kabel tilsluttet, vil støj/indstråling blive mindre jo lavere impedans kablet bliver tilsluttet til.
Den laveste impedans er hvis kablet bliver kortsluttet, så det gør jeg.
28,6 meter Installationskabel bukket på midten og tilsluttet den ene indgang på lydkortet.

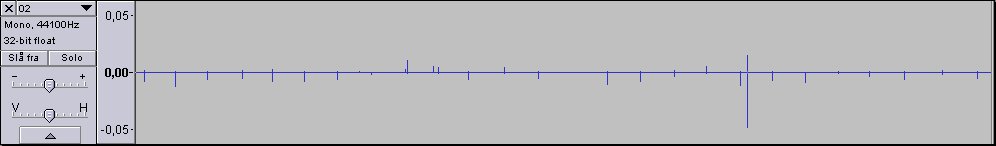

Men hvad var nu det!
ups jeg havde jo sat vand over til kaffe, så ud og lave den, idet jeg åbnede køkkendøren hørte jeg
et klik og var klar over at støjen jeg så på skærmen skyldes komfurets termostat.
Det har jeg ikke set før.
På lydkortes anden kanal indsatte jeg nu det skærmet kabel, begge kabler ligger nu fra den ene ende af stuen til den anden, så ens som jeg kunne lægge dem, jeg kunne jo prøve at tænde og slukke lampen her på skrivebordet.
Hvordan det ser ud? *når der ikke er støj fra el nettet*.

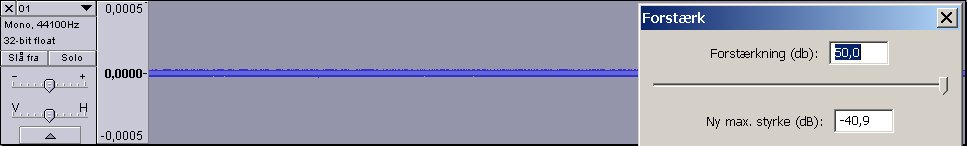

Det skærmet kabel er tilsluttet en impedans på 620 ohm
Som det ses i forhold til støjtallet med åben eller lukket indgang bidrager det skærmet kabel
ikke med yderligere støj som er øjensynligt

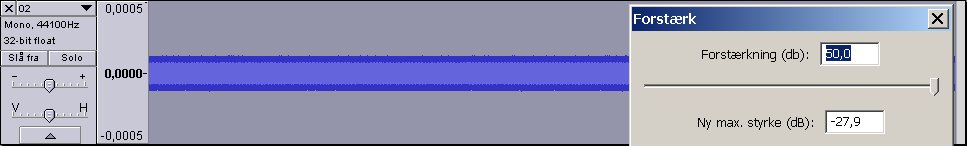

Det uskærmet kabel der er kortsluttet (så det er tilsluttet den laveste mulige impedans) begynder at stikke af her, mere støj
Det samme som ovenover, dog med det uskærmet kabel tilsluttet en impedans på 15 ohm.
Og 100 ohm.

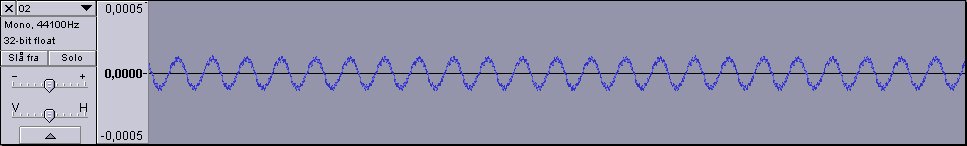

Som det ses her, når vi ser et mindre udsnit af støjen, består den hovedsaglig af 50hz brum.
Jeg ved hvilket kabel jeg vælger, hvad du vælger! er helt op til dig.
Tak for tiden
Jan H.Pedersen
